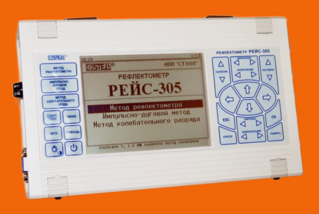

Импульсный рефлектометр Рейс-305 предназначен для контроля за состоянием трубопровода в ППУ изоляции и определения точного места его повреждений.
Рейс-305 работает от аккумуляторных батарей и от сети переменного тока и от бортовой сети автомобиля.
Возможности импульсного рефлектометра Рейс-305
• обнаружение места повреждения трубопровода;
• определение характера повреждения: намокание или обрыв сигнальных проводников;
• измерение длины сигнальных проводников в системе ОДК;
• сохранять результаты измерений в памяти прибора;
• передача данных с/на ПК;
• измерение сопротивления изоляции;
• измерение сопротивления сигнальных проводников;
• большой экран;
• питание от сети автомобиля.
Технические характеристики импульсного рефлектометра Рейс -305
• диапазон измерения расстояния — 200…50000 метров;
• погрешность измерений — не более 0,2%;
• габаритные размеры — 275х160х65 мм.;
• масса нетто/брутто — 2,0-2,1 кг.;
• температура эксплуатации — -10…+55°С.

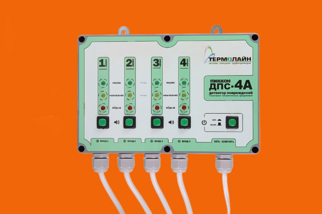

Детектор повреждений четырехканальный ДПС-4А предназначен для мониторинга за состоянием тепловой изоляции трубопровода в ППУ изоляции.
Устанавливается стационарно с питанием от переменной сети 220В. Детектор повреждений четырехканальный ДПС-4А осуществляет постоянный контроль до четырех трубопроводов одновременно.
Подключается в контрольных точках через коммутационный терминал КТ-14. В некоторых случаях возможно подключение ДПС-4А через коммутационный терминал КТ-15/Ш, но для этого необходимо оснастить данный терминал дополнительным штекерным разъемом (изготавливается по заказу). Подключение детектора осуществляется кабелем NYM 3×15 напрямую или через комплект удлинения кабеля КУК-3.
Технические характеристики детектора повреждений ДПС-4А
• длина контролируемого трубопровода — до 6000 метров;
• класс защиты — IP55;
• класс электрозащиты — II;
• напряжение питания — 220В;
• потребляемый ток — 30 mA;
• температура эксплуатации — -45…+45 °С;
• габаритные размеры — 220х175х65 мм.;
• установочные размеры — 120мм.;
• масса нетто/брутто — 1,04/1,17 кг.
Установка стационарного детектора повреждений
Детектор ДПС-4А устанавливается в контрольной точке. Место установки: вертикальная стена помещения. Для защиты детектор желательно устанавливать в настенном ковере КНС.
Установка детектора ДПС-4А во влажных помещениях не допускается.

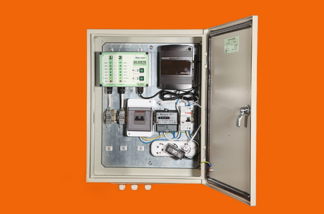

Комплект оборудования ДПС-GSM.220/ТВ собирает данные о состоянии трубопроводов в ППУ изоляции и передает их на единый диспетчерский пульт. Изготовлен на основе стационарного детектора ДПС-2АМ/220 с подключением к сети 220В, модулем диспетчеризации МД-ТВ и GSM-контроллером.
Устанавливается стационарно с питанием от переменной сети 220В. комплект оборудования осуществляет постоянный контроль до двух трубопроводов одновременно.
Подключается в контрольных точках через коммутационный терминал КТ-15. В некоторых случаях возможно подключение через коммутационный терминал КТ-11, но для этого необходимо оснастить данный терминал дополнительным штекерным разъемом (изготавливается по заказу).
Технические характеристики комплекта
• габаритные размеры — 400х500х200 мм.;
• класс защиты — IP66;
• диапазон — 6000 метров;
• масса — 9,2 кг.;
• напряжение питания — 220 Вольт.
Установка и подключение комплекта
Комплект оборудования ДПС-GSM.220/ТВ устанавливается в контрольной точке. Место установки: вертикальная стена (помещение или камера).

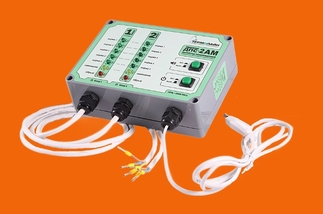

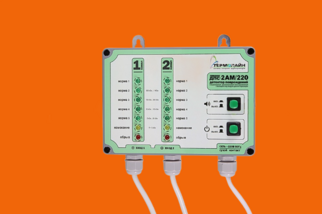

Детектор повреждений двухканальный ДПС-2АМ/220 предназначен для мониторинга за состоянием тепловой изоляции трубопровода в ППУ изоляции.
Устанавливается стационарно с питанием от переменной сети 220В. Детектор повреждений двухканальный ДПС-2АМ/220 осуществляет постоянный контроль до двух трубопроводов одновременно.
Подключается в контрольных точках через коммутационный терминал КТ-15. В некоторых случаях возможно подключение ДПС-2АМ/220 через коммутационный терминал КТ-11, но для этого необходимо оснастить данный терминал дополнительным штекерным разъемом (изготавливается по заказу).
В отличие от стационарного многоуровневого детектора ДПС-2АМ оборудован специальной нишей для установки модуля МД-СК или МД-ТВ для последующей настройки диспетчеризации данных.
Технические характеристики детектора повреждений ДПС-2АМ/220
• длина контролируемого трубопровода — до 6000 метров;
• класс защиты — IP55;
• класс электрозащиты — II;
• напряжение питания — 220В;
• потребляемый ток — 30 mA;
• температура эксплуатации — -45…+45 °С;
• габаритные размеры — 170х155х55 мм.;
• установочные размеры — 110мм.;
• масса нетто/брутто — 0,64/0,77 кг.
Установка стационарного детектора повреждений
Детектор ДПС-2АМ/220 устанавливается в контрольной точке. Место установки: вертикальная стена помещения. Установка детектора ДПС-2АМ/220 во влажных помещениях не допускается.

Импульсный рефлектометр Рейс-105М1 предназначен для контроля за состоянием трубопровода в ППУ изоляции и определения точного места его повреждений.
Рейс-105М1 работает от аккумуляторных батарей и от сети переменного тока.
Возможности импульсного рефлектометра Рейс-105М1
• обнаружение места повреждения трубопровода;
• определение характера повреждения: намокание или обрыв сигнальных проводников;
• измерение длины сигнальных проводников в системе ОДК;
• сохранять результаты измерений в памяти прибора;
• передача данных с/на ПК.
Технические характеристики импульсного рефлектометра Рейс -105М1
• диапазон измерения расстояния — 12,5…25000 метров;
• погрешность измерений — не более 0,2%;
• габаритные размеры — 106х224х40 мм.;
• масса нетто/брутто — 1,84-2,19 кг.;
• температура эксплуатации — -10…+50°С.

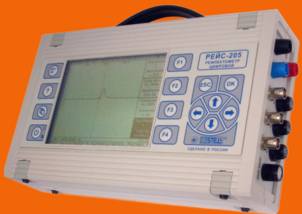

Импульсный рефлектометр Рейс-205 предназначен для контроля за состоянием трубопровода в ППУ изоляции и определения точного места его повреждений.
Рейс-205 работает от аккумуляторных батарей и от сети переменного тока.
Возможности импульсного рефлектометра Рейс-205
• обнаружение места повреждения трубопровода;
• определение характера повреждения: намокание или обрыв сигнальных проводников;
• измерение длины сигнальных проводников в системе ОДК;
• сохранять результаты измерений в памяти прибора;
• передача данных с/на ПК;
• измерение сопротивления изоляции;
• измерение сопротивления сигнальных проводников;
• большой экран.
Технические характеристики импульсного рефлектометра Рейс -205
• диапазон измерения расстояния — 12…102400 метров;
• погрешность измерений — не более 0,2%;
• габаритные размеры — 275х160х65 мм.;
• масса нетто/брутто — 2,0-2,1 кг.;
• температура эксплуатации — -20…+50°С.

ПКУ-2 переходное устройство предназначено для подключения переносных детекторов ДПП-А и ДПП-АМ к коммутационным терминалам в герметичном исполнении «КТ-11Г«, «КТ-12/ШГ» и «КТ-15/ШГ«.
ПКУ-2 в комплект поставки терминалов не входит и приобретается отдельно. Одним переходным устройством можно пользоваться на разных трубопроводах поочередно.
При подключении переносного детектора к разъему ПКУ-2 красного цвета снимаются показания с подающего трубопровода, а к разъему синего цвета с обратного трубопровода.
Характеристики ПКУ-2
• вес — 66 гр.
Порядок работы с переходным устройством ПКУ-2
1. Удалить с терминала защитные заглушки и перемычки;
2. Подключить ПКУ-2 к разъему терминала;
3. Поочередно подключить переносной детектор к разъемам переходного устройства и снять показания;
4. Отключить детектор от переходного устройства и отсоединить ПКУ-2 от терминала;
5. Установить на терминал защитные заглушки.

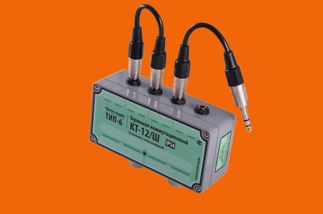

Терминал КТ-12/Ш — коммутационный промежуточный измерительный терминал для трубопроводов в ППУ изоляции. Предназначен для подключения приборов контроля и соединения/разъединения сигнальных проводников в контрольных точках. Устанавливается в промежуточных контрольных точках Подключение к трубопроводу осуществляется комплектом удлинения кабеля пятижильного КУК-5.
Технические характеристики терминала КТ-12/Ш
• габаритные размеры — 160х115х55 мм.;
• класс защиты — IP54;
• максимальное напряжение — 500В;
• марка подключаемого кабеля — NYM 5х1,5;
• масса нетто/брутто — 0,373/0,453 кг.;
• температура монтажа — -20…+80°С;
• температура эксплуатации — -50…+100°С;
• установочные размеры — 148х50мм.
КТ-12/Ш терминал — установка и подключение
Терминал коммутационный промежуточный устанавливается в контрольной точке. Место установки: наземный ковер КНЗ. К трубопроводу терминал КТ-12/Ш подключается через элемент трубопровода в ППУ изоляции с кабелем вывода при помощи соединительного пятижильного кабеля. Если длины кабеля недостаточно — он наращивается комплектом удлинения кабеля пятижильного КУК-5.
Установка терминала КТ-12/Ш во влажных помещениях не допускается.

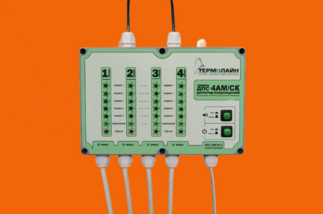

Детектор повреждений четырехканальный ДПС-4АМ/СК предназначен для мониторинга за состоянием тепловой изоляции трубопровода в ППУ изоляции.
Устанавливается стационарно с питанием от переменной сети 220В. Детектор повреждений четырехканальный ДПС-4АМ/СК осуществляет постоянный контроль до четырех трубопроводов одновременно.
Подключается в контрольных точках через коммутационный терминал КТ-14. В некоторых случаях возможно подключение ДПС-4АМ/СК через коммутационный терминал КТ-15/Ш, но для этого необходимо оснастить данный терминал дополнительным штеккерным разъемом (изготавливается по заказу).
Оснащен модулем «сухой контакт» МД-СК для диспетчеризации данных.
Технические характеристики детектора повреждений ДПС-4АМ/СК
• длина контролируемого трубопровода — до 6000 метров;
• класс защиты — IP55;
• класс электрозащиты — II;
• напряжение питания — 220В;
• потребляемый ток — 30 mA;
• температура эксплуатации — -45…+45 °С;
• габаритные размеры — 220х175х65 мм.;
• установочные размеры — 120мм.;
• масса нетто/брутто — 1,19/1,32 кг.
Установка детектора повреждений
Детектор ДПС-4АМ/СК устанавливается в контрольной точке. Место установки: вертикальная стена помещения. Для защиты детектор желательно устанавливать в настенном ковере КНС.
Установка детектора ДПС-4АМ/СК во влажных помещениях не допускается.

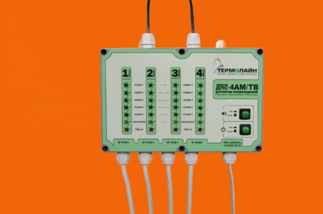

Детектор повреждений четырехканальный ДПС-4АМ/ТВ предназначен для мониторинга за состоянием тепловой изоляции трубопровода в ППУ изоляции.
Устанавливается стационарно с питанием от переменной сети 220В. Детектор повреждений четырехканальный ДПС-4АМ/ТВ осуществляет постоянный контроль до четырех трубопроводов одновременно.
Подключается в контрольных точках через коммутационный терминал КТ-14. В некоторых случаях возможно подключение ДПС-4АМ/ТВ через коммутационный терминал КТ-15/Ш, но для этого необходимо оснастить данный терминал дополнительным штекерным разъемом (изготавливается по заказу).
Оснащен модулем «токовый выход» МД-ТВ для диспетчеризации данных.
Технические характеристики детектора повреждений ДПС-4АМ/ТВ
• длина контролируемого трубопровода — до 6000 метров;
• класс защиты — IP55;
• класс электрозащиты — II;
• напряжение питания — 220В;
• потребляемый ток — 30 mA;
• температура эксплуатации — -45…+45 °С;
• габаритные размеры — 220х175х65 мм.;
• установочные размеры — 120мм.;
• масса нетто/брутто — 1,21/1,34 кг.
Установка детектора повреждений
Детектор ДПС-4АМ/ТВ устанавливается в контрольной точке. Место установки: вертикальная стена помещения. Установка детектора ДПС-4АМ/ТВ во влажных помещениях не допускается.

Детектор повреждений переносной одноуровневый ДПП-А. Предназначен для мониторинга за состоянием теплоизоляционного слоя трубопроводов в ППУ изоляции.
Осуществляет контроль одного трубопровода в настоящий момент времени. Может применяться на нескольких трубопроводах по очереди. Контролирует состояние пенополиуретановой изоляции и целостности сигнальных проводников.

Детектор повреждений ДПП-А определяет следующие повреждения:
• прежде всего намокание изоляционного слоя;
• во-вторых обрыв сигнальных проводников;
• замыкание сигнального провода с металлической трубой.
Удобен для контроля за состоянием трубопровода ППУ при отсутствии электросети 220В.


Технические характеристики детектора повреждений ДПП-А
• длина контролируемого трубопровода — до 6000 метров;
• класс защиты — IP55;
• класс электрозащиты III;
• напряжение питания — 9В;
• потребляемый ток — 1,5 mA;
• температура эксплуатации — -45…+45 °С;
• размеры — 70х135х24 мм.;
• масса нетто/брутто — 0,17/0,24 кг.


Использование переносного детектора повреждений
Переносной детектор используется только на тех участках трубопроводов, где отсутствует возможность постоянного электропитания 220В.
Для проверки состояния трубопровода детектор повреждений ДПП-А подключается к системе ОДК только в контрольной точке, которая должна быть предусмотрена в проекте. В контрольной точке подсоединение детектора к сигнальной системе трубопровода осуществляется при помощи коммутационного терминала. Применяемые терминалы: КТ-11, КТ-12/Ш, КТ-15/Ш, КТ-11Г, КТ-12/ШГ, КТ-15/ШГ. Подключение детектора к герметичным терминалам производится только через специальное переходное устройство ПКУ-2. Приобретается отдельно.
Детектор на участке стационарно не устанавливается. Настроить на конкретный участок трубопровода нельзя. Но одним прибором можно контролировать поочередно неограниченное количество участков. Даже если они не объединены между собой в единую систему контроля.
Детектор повреждений имеет световую индикацию. При проведении мониторинга в зависимости от состояния трубопровода загорается тот или иной светодиод.

Терминал КТ-15/Ш проходной 2-сторонний для трубопроводов в ППУ изоляции. Предназначен для подключения приборов контроля и соединения сигнальных проводников в контрольных точках. В качестве приборов контроля используются импульсные рефлектометры и контрольно-монтажные тестеры. Терминал для подключения как переносных, так и стационарных детекторов повреждений или соединения/разъединения двух систем ОДК. Монтаж к трубопроводу осуществляется комплектом удлинения кабеля трехжильного КУК-3.
Технические характеристики терминала КТ-15/Ш
• габаритные размеры — 160х115х55 мм.;
• класс защиты — IP54;
• максимальное напряжение — 500В;
• марка подключаемого кабеля — NYM 3х1,5;
• масса нетто/брутто — 0,394/0,474 кг.;
• температура монтажа — -20…+80°С;
• температура эксплуатации — -50…+100°С;
• установочные размеры — 148х50мм.
КТ-15/Ш терминал — установка и подключение
Терминал устанавливается в контрольной точке в наземном ковере КНЗ. К трубопроводу терминал КТ-15/Ш подключается через элемент трубопровода в ППУ изоляции с трехжильным кабелем вывода. Если длины кабеля недостаточно — он наращивается комплектом удлинения кабеля трехжильного КУК-3.
Установка терминала КТ-15/Ш во влажных помещениях не допускается.

Терминал КТ-12 промежуточный для трубопроводов в ППУ изоляции. Предназначен для подключения приборов контроля и соединения сигнальных проводников в контрольных точках. Устанавливается в промежуточных контрольных точках Соединяет или разъединяет систему ОДК. Подключение к трубопроводу осуществляется комплектом удлинения кабеля пятижильного КУК-5.
Технические характеристики терминала КТ-12
• габаритные размеры — 115х95х55 мм.;
• класс защиты — IP67;
• максимальное напряжение — 500В;
• марка подключаемого кабеля — NYM 5х1,5;
• масса нетто/брутто — 0,199/0,267 кг.;
• температура монтажа — -20…+80°С;
• температура эксплуатации — -50…+100°С;
• установочные размеры — 103х78мм.
КТ-12 терминал — установка и подключение
Терминал промежуточный устанавливается в контрольной точке. Место установки: наземный ковер КНЗ. К трубопроводу терминал КТ-12 подключается через элемент трубопровода в ППУ изоляции с кабелем вывода при помощи соединительного пятижильного кабеля. Если длины кабеля недостаточно — он наращивается комплектом удлинения кабеля пятижильного КУК-5.
Установка терминала КТ-12 во влажных помещениях допускается.

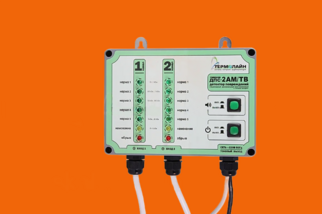

Детектор повреждений двухканальный ДПС-2АМ/ТВ предназначен для мониторинга за состоянием тепловой изоляции трубопровода в ППУ изоляции.
Устанавливается стационарно с питанием от переменной сети 220В. Детектор повреждений двухканальный ДПС-2АМ/ТВ осуществляет постоянный контроль до двух трубопроводов одновременно.
Подключается в контрольных точках через коммутационный терминал КТ-15. В некоторых случаях возможно подключение ДПС-2АМ/ТВ через коммутационный терминал КТ-11, но для этого необходимо оснастить данный терминал дополнительным штекерным разъемом (изготавливается по заказу).
Оснащен модулем «сухой контакт» МД-ТВ для диспетчеризации данных.
Технические характеристики детектора повреждений ДПС-2АМ/ТВ
• длина контролируемого трубопровода — до 6000 метров;
• класс защиты — IP55;
• класс электрозащиты — II;
• напряжение питания — 220В;
• потребляемый ток — 30 mA;
• температура эксплуатации — -45…+45 °С;
• габаритные размеры — 170х155х65 мм.;
• установочные размеры — 110мм.;
• масса нетто/брутто — 0,73/0,86 кг.
Установка детектора повреждений
Детектор ДПС-2АМ/ТВ устанавливается в контрольной точке. Место установки: вертикальная стена помещения. Установка детектора ДПС-2АМ/ТВ во влажных помещениях не допускается.

Терминал КТ-15 для трубопроводов в ППУ изоляции. Предназначен для подключения приборов контроля и соединения сигнальных проводников в контрольных точках. В качестве приборов контроля используются импульсные рефлектометры и контрольно-монтажные тестеры. Терминал для подключения 2-канальных стационарных детекторов повреждений или соединения двух систем ОДК. Монтаж к трубопроводу осуществляется комплектом удлинения кабеля трехжильного КУК-3.
Технические характеристики терминала КТ-15
• габаритные размеры — 115х140х60 мм.;
• класс защиты — IP67;
• максимальное напряжение — 600В;
• марка подключаемого кабеля — NYM 3х1,5;
• масса нетто/брутто — 0,228/0,296 кг.;
• температура монтажа — -20…+80°С;
• температура эксплуатации — -50…+100°С;
• установочные размеры — 103х78мм.
КТ-15 терминал — установка и подключение
Терминал устанавливается в контрольной точке в наземном ковере КНЗ. К трубопроводу терминал КТ-15 подключается через элемент трубопровода в ППУ изоляции с трехжильным кабелем вывода. Если длины кабеля недостаточно — он наращивается комплектом удлинения кабеля трехжильного КУК-3.
Установка терминала КТ-15 во влажных помещениях допускается.

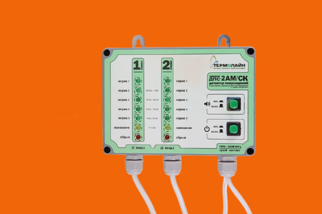

Детектор повреждений двухканальный ДПС-2АМ/СК предназначен для мониторинга за состоянием тепловой изоляции трубопровода в ППУ изоляции. Устанавливается стационарно с питанием от переменной сети 220В. Детектор повреждений двухканальный ДПС-2АМ/СК осуществляет постоянный контроль до двух трубопроводов одновременно.
Подключается в контрольных точках через коммутационный терминал КТ-15. В некоторых случаях возможно подключение ДПС-2АМ/СК через коммутационный терминал КТ-11, но для этого необходимо оснастить данный терминал дополнительным штекерным разъемом (изготавливается по заказу).
Оснащен модулем «сухой контакт» МД-СК для диспетчеризации данных.
Технические характеристики детектора повреждений ДПС-2АМ/СК
• длина контролируемого трубопровода — до 6000 метров;
• класс защиты — IP55;
• класс электрозащиты — II;
• напряжение питания — 220В;
• потребляемый ток — 30 mA;
• температура эксплуатации — -45…+45 °С;
• габаритные размеры — 170х155х65 мм.;
• установочные размеры — 110мм.;
• масса нетто/брутто — 0,71/0,84 кг.
Установка детектора повреждений
Детектор ДПС-2АМ/СК устанавливается в контрольной точке. Место установки: вертикальная стена помещения. Для защиты детектор желательно устанавливать в настенном ковере КНС.
Установка детектора ДПС-2АМ/СК во влажных помещениях не допускается.

Мегаомметр АМ-2002 предназначен для измерения сопротивления изоляции и переменного напряжения. Позволяет оперативно обнаружить обрыв или короткое замыкание в цепи с измерением расстояния до поврежденного участка. Широко используется при прокладке теплотрасс из труб в ППУ изоляции и эксплуатации данных теплосетей.
Технические характеристики мегаомметр АМ-2002
• максимальное напряжение — 1000 Вольт;
• максимальное сопротивление — 1000МОм;
• погрешность измерений — не более 3,0%;
• габаритные размеры — 160х120х85 мм.;
• масса — 0,633 кг.

Проверочное устройство ПУ-1 предназначено для проверки работоспособности детекторов. Представляет набор электрических сопротивлений, имитирующих различные состояния изоляции трубопроводов в ППУ изоляции (нормальное состояние, намокание, обрыв).
Комплектация ПУ-1 проверочного устройства
• проверочное устройство ПУ-1 — 1 шт.;
• щуп для подключения стационарного детектора — 1 шт.;
• клемма Wago — 3 шт.;
• паспорт — 1 шт.
Технические характеристики ПУ-1 проверочное устройство
• габаритные размеры — 70х85х33 мм.;
• масса — 0,082 кг.

Комплект оборудования ДПС-220/СК собирает данные о состоянии трубопроводов в ППУ изоляции и передает их на единый диспетчерский пульт. Изготовлен на основе стационарного детектора ДПС-2АМ/220 с подключением к сети 220В, модулем диспетчеризации МД-СК без GSM-контроллера.
Устанавливается стационарно с питанием от переменной сети 220В. комплект оборудования осуществляет постоянный контроль до двух трубопроводов одновременно.
Подключается в контрольных точках через коммутационный терминал КТ-15. В некоторых случаях возможно подключение через коммутационный терминал КТ-11, но для этого необходимо оснастить данный терминал дополнительным штеккерным разъемом (изготавливается по заказу).
Технические характеристики комплекта
• габаритные размеры — 400х500х200 мм.;
• класс защиты — IP66;
• диапазон — 6000 метров;
• масса — 8,8 кг.;
• напряжение питания — 220 Вольт.
Установка и подключение комплекта
Комплект оборудования ДПС-220/СК устанавливается в контрольной точке. Место установки: вертикальная стена (помещение или камера).

Детектор повреждений переносной многоуровневый ДПП-АМ. Назначение для мониторинга за состоянием теплоизоляционного слоя трубопроводов в ППУ изоляции.
Осуществляет контроль одного трубопровода в настоящий момент времени. Может быть записано на нескольких трубопроводах по цепочкам. Контролирует состояние пенополиуретановой изоляции и целостности сигнальных проводников.

Детектор повреждений ДПП-АМ определяет следующие повреждения:
• намокание изоляционного слоя;
• во-вторых обрыв сигнальных проводников;
• замыкание сигнального провода с металлической трубой.
Удобен для контроля за состоянием трубопровода ППУ при отсутствии электросети 220В.

Технические характеристики детектора повреждений ДПП-АМ
• длина контролируемого трубопровода — до 6000 метров;
• класс защиты — IP55;
• класс электрозащиты III;
• напряжение питания — 9В;
• потребляемый ток — 1,5 мА;
• температура эксплуатации — -45…+45 °С;
• размеры — 70х135х24 мм.;
• масса нетто/брутто — 0,17/0,24 кг.

Использование переносного детектора повреждений
Переносной детектор используется только на тех участках трубопроводов, где отсутствует возможность постоянного электропитания 220В.
Для проверки состояния трубопровода детектор повреждений ДПП-АМ подключается к системе ОДК только в контрольной точке, которая должна быть предусмотрена в проекте. В контрольной точке подсоединение детектора к сигнальной системе трубопровода осуществляется при помощи коммутационного терминала. Применяемые терминалы: КТ-11, КТ-12/Ш, КТ-15/Ш, КТ-11Г, КТ-12/ШГ, КТ-15/ШГ. Подключение детектора к герметичным терминалам производится только через специальное переходное устройство ПКУ-2. Приобретается отдельно.
Детектор на участке стационарно не устанавливается. Настроить на конкретный участок трубопровода нельзя. Но одним прибором можно контролировать поочередно неограниченное количество участков. Даже если они не объединены между собой в единую систему контроля.
Детектор повреждений имеет световую индикацию. При проведении мониторинга в зависимости от состояния трубопровода загорается тот или иной светодиод.

Терминал КТ-16 проходной 3-сторонний для трубопроводов в ППУ изоляции. Предназначен для подключения приборов контроля и соединения сигнальных проводников в контрольных точках. В качестве приборов контроля используются импульсные рефлектометры и контрольно-монтажные тестеры. Применяется для соединения трех систем ОДК. Монтаж к трубопроводу осуществляется комплектом удлинения кабеля трехжильного КУК-3.
Технические характеристики терминала КТ-16
• габаритные размеры — 160х140х55 мм.;
• класс защиты — IP67;
• максимальное напряжение — 600В;
• марка подключаемого кабеля — NYM 3х1,5;
• масса нетто/брутто — 0,3274/0,354 кг.;
• температура монтажа — -20…+80°С;
• температура эксплуатации — -50…+100°С;
• установочные размеры — 148х50мм.
КТ-16 терминал — установка и подключение
Терминал устанавливается в контрольной точке. Место установки: вертикальная стена (помещение или камера) или наземный ковер КНЗ. К трубопроводу терминал КТ-16 подключается через элемент трубопровода в ППУ изоляции с трехжильным кабелем вывода. Если длины кабеля недостаточно — он наращивается комплектом удлинения кабеля трехжильного КУК-3.
Установка терминала КТ-16 во влажных помещениях допускается.

Детектор повреждений двухканальный ДПС-2АМ предназначен для мониторинга за состоянием тепловой изоляции трубопровода в ППУ изоляции.
Устанавливается стационарно с питанием от переменной сети 220В. Детектор повреждений двухканальный ДПС-2АМ осуществляет постоянный контроль до двух трубопроводов одновременно.
Подключается в контрольных точках через коммутационный терминал КТ-15. В некоторых случаях возможно подключение ДПС-2АМ через коммутационный терминал КТ-11, но для этого необходимо оснастить данный терминал дополнительным штеккерным разъемом (изготавливается по заказу).
Технические характеристики детектора повреждений ДПС-2АМ
• длина контролируемого трубопровода — до 6000 метров;
• класс защиты — IP55;
• класс электрозащиты — II;
• напряжение питания — 220В;
• потребляемый ток — 30 mA;
• температура эксплуатации — -45…+45 °С;
• габаритные размеры — 170х155х65 мм.;
• установочные размеры — 110мм.;
• масса нетто/брутто — 0,63/0,76 кг.
Установка стационарного детектора повреждений
Детектор ДПС-2АМ устанавливается в контрольной точке. Место установки: вертикальная стена помещения. Установка детектора ДПС-2АМ во влажных помещениях не допускается.
.

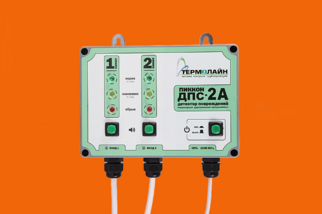

Детектор повреждений двухканальный ДПС-2А предназначен для мониторинга за состоянием тепловой изоляции трубопровода в ППУ изоляции.
Устанавливается стационарно с питанием от переменной сети 220В. Детектор повреждений двухканальный ДПС-2А осуществляет постоянный контроль до двух трубопроводов одновременно.
Подключается в контрольных точках через коммутационный терминал КТ-15. В некоторых случаях возможно подключение ДПС-2А через коммутационный терминал КТ-11, но для этого необходимо оснастить данный терминал дополнительным штекерным разъемом (изготавливается по заказу).
Технические характеристики детектора повреждений ДПС-2А
• длина контролируемого трубопровода — до 6000 метров;
• класс защиты — IP54;
• класс электрозащиты — II;
• напряжение питания — 220В;
• потребляемый ток — 30 mA;
• температура эксплуатации — -45…+45 °С;
• габаритные размеры — 170х155х65 мм.;
• установочные размеры — 110мм.;
• масса нетто/брутто — 0,64/0,77 кг.
Установка стационарного детектора повреждений
Детектор ДПС-2А устанавливается в контрольной точке. Место установки: вертикальная стена помещения. Установка детектора ДПС-2А во влажных помещениях не допускается.

Терминал КТ-14 проходной 4-сторонний для трубопроводов в ППУ изоляции. Предназначен для подключения приборов контроля и соединения сигнальных проводников в контрольных точках. В качестве приборов контроля используются импульсные рефлектометры и контрольно-монтажные тестеры. Терминал для подключения 4-канальных стационарных детекторов повреждений или соединения двух систем ОДК. Монтаж к трубопроводу осуществляется комплектом удлинения кабеля трехжильного КУК-3.
Технические характеристики терминала КТ-14
• габаритные размеры — 160х140х55 мм.;
• класс защиты — IP67;
• максимальное напряжение — 600В;
• марка подключаемого кабеля — NYM 3х1,5;
• масса нетто/брутто — 0,318/0,398 кг.;
• температура монтажа — -20…+80°С;
• температура эксплуатации — -50…+100°С;
• установочные размеры — 148х50мм.
КТ-14 терминал — установка и подключение
Терминал устанавливается в контрольной точке. Место установки: вертикальная стена (помещение или камера) или наземный ковер КНЗ. К трубопроводу терминал КТ-14 подключается через элемент трубопровода в ППУ изоляции с трехжильным кабелем вывода. Если длины кабеля недостаточно — он наращивается комплектом удлинения кабеля трехжильного КУК-3.
Установка терминала КТ-14 во влажных помещениях допускается.

Контрольно-монтажный тестер Fluke 1587 предназначен для диагностики линий электропередач и поиска повреждений. Прибор многофункционален. Может быть использован как обычный мультиметр, так и в качестве измерителя сопротивления изоляции. Позволяет оперативно обнаружить обрыв или короткое замыкание в цепи с измерением расстояния до поврежденного участка. Широко используется при прокладке теплотрасс из труб в ППУ изоляции и эксплуатации данных теплосетей.
Технические характеристики Fluke 1587
• максимальное напряжение — 1000 Вольт;
• максимальная сила тока — 400 мА;
• максимальное сопротивление — 50МОм;
• максимальная частота — 100 кГц;
• максимальная емкость — 9,999 мкФ;
• погрешность измерений — не более 0,09%;
• габаритные размеры — 203х100х50 мм.;
• масса — 0,624 кг.;
• температура эксплуатации — -20…+55°С.

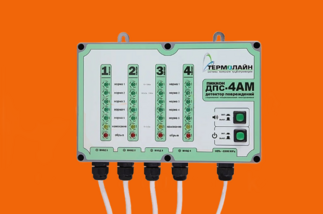

Детектор повреждений четырехканальный ДПС-4АМ предназначен для мониторинга за состоянием тепловой изоляции трубопровода в ППУ изоляции.
Устанавливается стационарно с питанием от переменной сети 220В. Детектор повреждений четырехканальный ДПС-4АМ осуществляет постоянный контроль до четырех трубопроводов одновременно.
Подключается в контрольных точках через коммутационный терминал КТ-14. В некоторых случаях возможно подключение ДПС-4АМ через коммутационный терминал КТ-15/Ш, но для этого необходимо оснастить данный терминал дополнительным штекерным разъемом (изготавливается по заказу). Подключение детектора осуществляется кабелем NYM 3×15 напрямую или через комплект удлинения кабеля КУК-3.
Технические характеристики детектора повреждений ДПС-4АМ
• длина контролируемого трубопровода — до 6000 метров;
• класс защиты — IP55;
• класс электрозащиты — II;
• напряжение питания — 220В;
• потребляемый ток — 30 mA;
• температура эксплуатации — -45…+45 °С;
• габаритные размеры — 220х175х65 мм.;
• установочные размеры — 120мм.;
• масса нетто/брутто — 1,02/1,15 кг.
Установка стационарного детектора повреждений
Детектор ДПС-4АМ устанавливается в контрольной точке. Место установки: вертикальная стена помещения. Для защиты детектор желательно устанавливать в настенном ковере КНС.
Установка детектора ДПС-4АМ во влажных помещениях не допускается.

Терминал КТ-11 коммутационный концевой измерительный для трубопроводов в ППУ изоляции (ТИП-1). Предназначен для подключения приборов контроля и соединения сигнальных проводников в контрольных точках. К терминалу подключаются переносные и стационарные детекторы повреждений. Подключение к трубопроводу осуществляется комплектом удлинения кабеля трехжильного КУК-3.
Технические характеристики терминала КТ-11
• габаритные размеры — 115х120х55 мм.;
• класс защиты — IP54;
• максимальное напряжение — 500В;
• марка подключаемого кабеля — NYM 3х1,5;
• масса нетто/брутто — 0,246/0,314 кг.;
• температура монтажа — -20…+80°С;
• температура эксплуатации — -50…+100°С;
• установочные размеры — 103х78мм.
КТ-11 терминал — установка и подключение
Терминал коммутационный устанавливается в контрольной точке. Место установки: вертикальная стена (помещение или камера) или наземный ковер КНЗ. К трубопроводу терминал КТ-11 подключается через концевой элемент трубопровода в ППУ изоляции с трехжильным кабелем вывода. Если длины кабеля недостаточно — он наращивается комплектом удлинения кабеля трехжильного КУК-3.
Установка терминала КТ-11 во влажных помещениях не допускается. Для установки во влажных помещениях следует устанавливать терминал в герметичном исполнении КТ-11Г.

Терминал КТ-13 коммутационный концевой для трубопроводов в ППУ изоляции. Предназначен для подключения приборов контроля и закольцовки сигнальных проводников в контрольных точках. В качестве приборов контроля используются импульсные рефлектометры и контрольно-монтажные тестеры. Подключение к трубопроводу осуществляется комплектом удлинения кабеля трехжильного КУК-3.
Технические характеристики терминала КТ-13
• габаритные размеры — 115х120х55 мм.;
• класс защиты — IP67;
• максимальное напряжение — 600В;
• марка подключаемого кабеля — NYM 3х1,5;
• масса нетто/брутто — 0,246/0,314 кг.;
• температура монтажа — -20…+80°С;
• температура эксплуатации — -50…+100°С;
• установочные размеры — 103х78мм.
КТ-13 терминал — установка и подключение
Терминал коммутационный устанавливается в контрольной точке. Место установки: вертикальная стена (помещение или камера) или наземный ковер КНЗ. К трубопроводу терминал КТ-13 подключается через концевой элемент трубопровода в ППУ изоляции с трехжильным кабелем вывода. Если длины кабеля недостаточно — он наращивается комплектом удлинения кабеля трехжильного КУК-3.
Установка терминала КТ-13 во влажных помещениях допускается.
